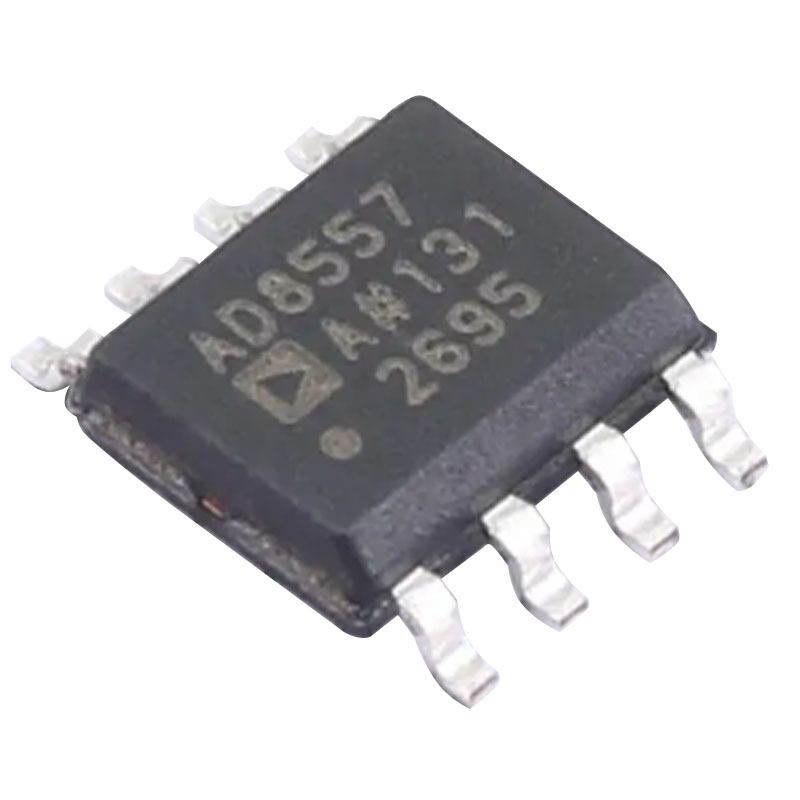

AD8557ARZ-REEL7 Penguat Sinyal Sensor Digital Terprogram

AD8557 adalah penguat sinyal sensor zero-drift yang menampilkan kemampuan gain dan offset keluaran yang dapat diprogram secara digital. Penguat ini dirancang untuk mengubah keluaran sensor tekanan variabel dan jembatan regangan menjadi rentang tegangan keluaran yang ditentukan dengan mudah dan presisi, sekaligus memperkuat banyak keluaran sensor diferensial atau single-ended lainnya secara akurat. Menggunakan teknologi auto-zero dan DigiTrim berisik rendah milik perusahaan, AD8557 memberikan solusi pemrosesan sinyal yang presisi dan fleksibel dalam paket yang ringkas. Gain dapat diprogram secara digital dalam rentang yang luas dari 28 hingga 1300 melalui antarmuka data serial. Penyesuaian gain sepenuhnya disimulasikan dalam sirkuit sebelum diprogram secara permanen menggunakan teknologi sekering polisilikon yang andal. Tegangan offset keluaran juga dapat diprogram secara digital dan proporsional dengan tegangan suplai. Selain tegangan offset masukan yang sangat rendah, drift tegangan offset masukan, dan rasio penolakan mode bersama (CMRR) DC dan AC yang sangat tinggi, AD8557 menggabungkan sumber arus pull-up pada pin masukan dan sumber arus pull-down pada pin VCLAMP. Pembatasan keluaran melalui tegangan referensi eksternal memungkinkan AD8557 untuk menggerakkan konverter analog-ke-digital (ADC) tegangan rendah dengan aman dan akurat. Ketika digunakan dengan ADC yang berbagi suplai yang sama dengan referensi, akurasi sistem tidak terpengaruh oleh variasi tegangan suplai normal. Resolusi penyesuaian tegangan offset keluaran lebih baik dari 0,4% dari perbedaan antara VDD dan VSS. Penguncian penyesuaian halus setelah penyesuaian gain dan offset semakin memastikan keandalan di lapangan. AD8557 beroperasi pada rentang suhu -40°C hingga +125°C. Perangkat ini ditenagai oleh tegangan suplai tunggal mulai dari 2,7 V hingga 5,5 V dan tersedia dalam paket SOIC 8-pin dan LFCSP 4 mm × 4 mm, 16-pin.

Fitur Produk

Tegangan offset ultra-rendah: Maksimum 12 μV di seluruh rentang suhu
Drift tegangan offset masukan ultra-rendah: Maksimum 65 nV/°C
Rasio penolakan mode bersama tinggi: Minimum 96 dB
Gain dan Tegangan Offset Keluaran yang Dapat Diprogram Secara Digital
Rentang gain dari 28 hingga 1300
Memenuhi persyaratan aplikasi otomotif
Antarmuka serial bus tunggal
Stabil dengan beban kapasitif apa pun
Paket SOIC dan LFCSP
Rentang tegangan operasi dari 2,7 V hingga 5,5 V

Aplikasi

Sensor otomotif
Sensor tekanan dan posisi
Pemantauan arus presisi
Penguat termokopel
Timbangan industri
Pengukur regangan
