Informasi kualitas
| RatingKatalog |
| RoHSYes |
| REACHYes |
| Finishing timbal / bahan bolaNIPDAU |
| Peringkat MSL / Reflow puncakLevel-3-260C-168 HR |
| Kualitas, keandalan & informasi pengemasan |
Klasifikasi ekspor
*Hanya untuk referensi
- US ECCN: 3A991A2

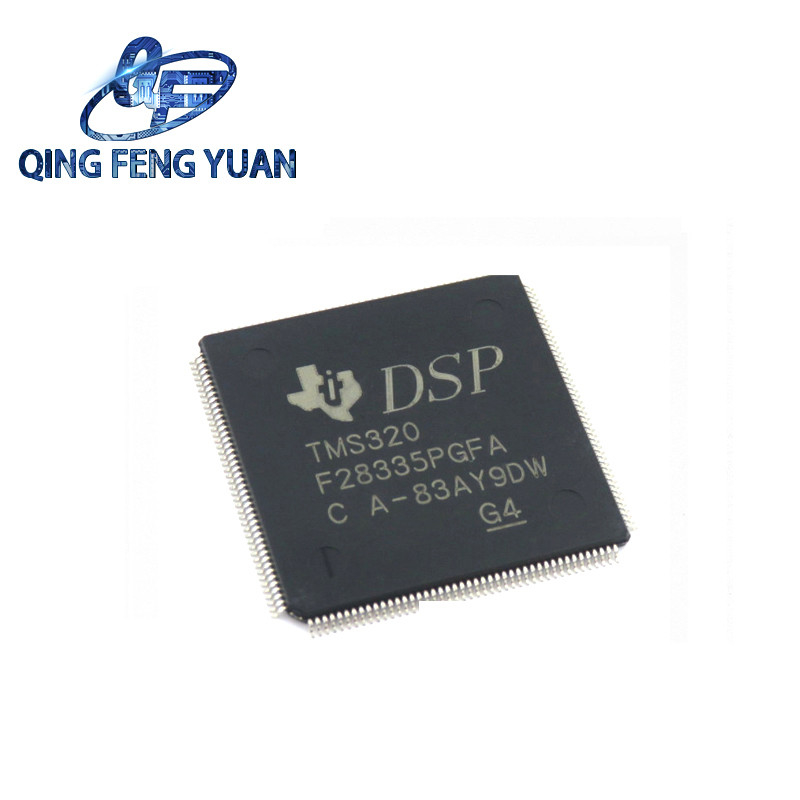

Informasi TMS320F28335 lainnya
Informasi pengemasan
| Paket | PinLQFP (PGF) | 176 |
| Rentang suhu operasi (°C)-40 hingga 85 |
| Kuantitas paket | Pembawa40 | JEDEC TRAY (5+1) |
Fitur untuk TMS320F28335
- Teknologi CMOS statis berkinerja tinggi
- Hingga 150 MHz (waktu siklus 6,67-ns)
- Inti 1,9-V/1,8-V, desain I/O 3,3-V
- CPU 32-bit berkinerja tinggi (TMS320C28x)
- Unit Titik Mengambang (FPU) presisi tunggal IEEE 754 (hanya F2833x)
- Operasi MAC 16 × 16 dan 32 × 32
- MAC ganda 16 × 16
- Arsitektur bus Harvard
- Respons dan pemrosesan interupsi cepat
- Model pemrograman memori terpadu
- Efisien kode (dalam C/C++ dan Assembly)
- Pengontrol DMA enam saluran (untuk ADC, McBSP, ePWM, XINTF, dan SARAM)
- Antarmuka Eksternal 16-bit atau 32-bit (XINTF)
- Lebih dari 2M × 16 jangkauan alamat
- Memori on-chip
- F28335, F28333, F28235: flash 256K × 16, SARAM 34K × 16
- F28334, F28234: flash 128K × 16, SARAM 34K × 16
- F28332, F28232: flash 64K × 16, SARAM 26K × 16
- ROM OTP 1K × 16
- ROM Boot (8K × 16)
- Dengan mode boot perangkat lunak (melalui SCI, SPI, CAN, I2C, McBSP, XINTF, dan I/O paralel)
- Tabel matematika standar
- Kontrol jam dan sistem
- Osilator on-chip
- Modul timer watchdog
- Pin GPIO0 hingga GPIO63 dapat dihubungkan ke salah satu dari delapan interupsi inti eksternal
- Blok Ekspansi Interupsi Periferal (PIE) yang mendukung semua 58 interupsi periferal
- Kunci/kunci keamanan 128-bit
- Melindungi blok flash/OTP/RAM
- Mencegah rekayasa balik firmware
- Periferal kontrol yang ditingkatkan
- Hingga 18 output PWM
- Hingga 6 output HRPWM dengan resolusi MEP 150-ps
- Hingga 6 input penangkapan peristiwa
- Hingga 2 antarmuka Encoder Kuadratur
- Hingga 8 timer 32-bit (6 untuk eCAP dan 2 untuk eQEP)
- Hingga 9 timer 16-bit (6 untuk ePWM dan 3 XINTCTR)
- Tiga timer CPU 32-bit
- Periferal port serial
- Hingga 2 modul CAN
- Hingga 3 modul SCI (UART)
- Hingga 2 modul McBSP (dapat dikonfigurasi sebagai SPI)
- Satu modul SPI
- Satu bus Inter-Integrated Circuit (I2C)
- ADC 12-bit, 16 saluran
- Laju konversi 80-ns
- Multiplexer input saluran 2 × 8
- Dua sampel-dan-tahan
- Konversi tunggal/simultan
- Referensi internal atau eksternal
- Hingga 88 pin GPIO yang dapat diprogram secara individual, multiplexed dengan penyaringan input
- Dukungan pemindaian batas JTAG
- Standar IEEE 1149.1-1990 Port Akses Uji Standar dan Arsitektur Pemindaian Batas
- Fitur debug lanjutan
- Fungsi analisis dan titik henti
- Debug waktu nyata menggunakan perangkat keras
- Dukungan pengembangan meliputi
- Kompiler/assembler/linker ANSI C/C++
- IDE Code Composer Studio™
- DSP/BIOS™ dan SYS/BIOS
- Pustaka perangkat lunak kontrol motor digital dan daya digital
- Mode daya rendah dan penghematan daya
- Mode IDLE, STANDBY, HALT didukung
- Nonaktifkan jam periferal individual
- Endianness: Little endian
- Opsi paket:
- Pengemasan bebas timah, hijau
- Ball Grid Array (BGA) plastik 176-bola [ZJZ]
- MicroStar BGA™ 179-bola [ZHH]
- New Fine Pitch Ball Grid Array (nFBGA) 179-bola [ZAY]
- Low-Profile Quad Flatpack (LQFP) 176-pin [PGF]
- Low-Profile Quad Flatpack (HLQFP) 176-pin yang Ditingkatkan Secara Termal [PTP]
- Opsi suhu:
- A: –40°C hingga 85°C (PGF, ZHH, ZAY, ZJZ)
- S: –40°C hingga 125°C (PTP, ZJZ)
- Q: –40°C hingga 125°C (PTP, ZJZ) (Kualifikasi AEC Q100 untuk aplikasi otomotif)
